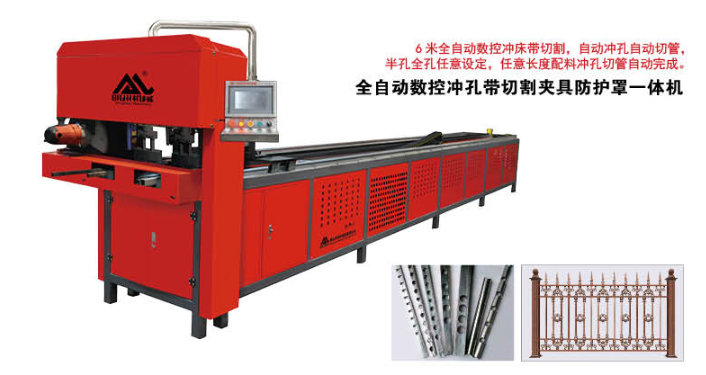

全自動數控角鋼沖孔切斷一體機是電力鐵塔角鋼沖孔打字切斷的專用設備，適用于多種型號的角鋼，全自動上料下料，省時省力，效率高效，精度準確，適用于鐵塔生產及建筑行業的角鋼構件的加工工藝，那么我們來說說全自動數控角鋼沖孔切斷一體機操作流程吧！

全自動數控角鋼沖孔切斷一體機操作流程:

  1、上料：由人工將工件吊裝至橫向料臺后方平臺，此處為工件放置區，等待設備送料加工。

  2、橫向送料：數控系統發送指令，由料臺減速電機旋轉帶動料臺鏈輪旋轉，鏈條上安裝的撥快撥動工件在耐磨尼龍板上橫向移動。最后以頂點向下的姿態落入V型槽內等待翻轉。

  3、翻轉上料：數控系統發送指令，由翻轉減速電機帶動翻轉架長軸旋轉，通過翻轉鏈條帶動上料爪繞軸旋轉，旋轉時上料爪V型開口保持向上，將料臺V型面上的工件托起、旋轉并放置于送進料道上。

  4、數控送料：工件被放置于送進料道上之后，數控小車鉗桿前端的鉗爪在氣缸作用下夾緊工件。數控小車由數控系統控制，推動工件實現數控送料。

  5、打字：工件被送至設定位置，打字機身下落至打字位置，字盒選擇缸在系統控制下推出指定字盒至打字位置，由打字缸下壓壓頭將字符壓印在工件上。

  6、沖孔：沖孔主機有兩個沖孔單元，布置在兩側，每側有兩個模位。每個模位有一組模架裝置，安裝有沖頭桿、沖頭和凹模，加工前應安裝好各個模架裝置。數控系統發送指令，壓料油缸動作，壓料機構壓緊工件，被選擇的模位由氣缸推動墊塊至沖頭桿上方，沖孔主缸下壓沖制該模位的孔，其余未被選擇的模位由于沒有墊塊，沖頭桿空行不能沖孔。

  7、剪切：當按照程序在一根工件上沖制完成規定的孔之后，由數控小車推動工件移動到指定位置，剪切油缸工作，上刀下移切斷工件，完成一根成品。

  8、出料：數控系統發送指令，分選料道氣缸工作，掀起料道一側，工件完成下料。
