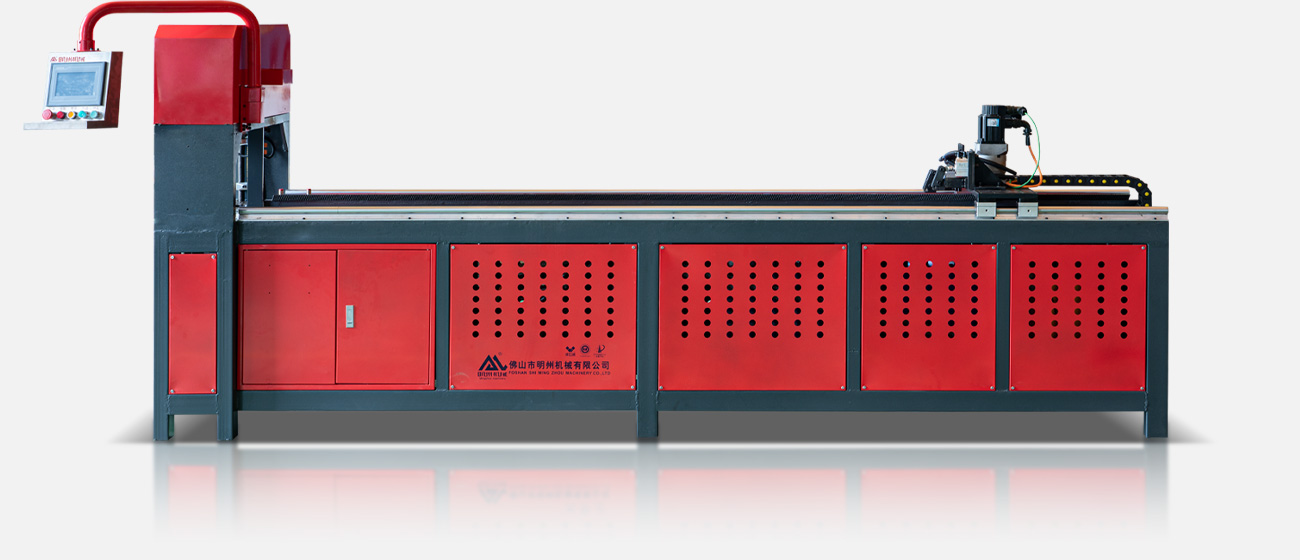

二工位全自動數控沖孔機

快，準，輕松

產品描述

產品簡述

此款機器，是公司經歷1年多時間研發而成的，有效將原有的開料后再去沖孔的兩道工序合二為一，減少開料環節，減少了二次搬運，減少了周轉場地。而且確保了產品開料和沖孔加工尺寸的精準性；有效的降低了工人的勞動強度，提高了生產效率，增強了企業的競爭力。

基本參數

型號	MZ-R0B80PV2-1-FLAC-6M	MZ-R0B100PV2-1-FLAC-380	MZ-R0B125PV2-1-FLAC-380
品名	二工位全自動數控沖孔機
油壓電機功率	7.5	11	11
切割電機功率	可配2.2kw/380v無碳鋼切割機/或（有碳刷銳奇切割機）
油缸規格	80×100	100×100	125×100
沖切行程	100	100	100
沖切力	80	125	196
最大壓力(Mpa)	16	16	16
沖壓材質及對象	材質：鋁、鐵、不銹鋼、銅、PVC；型材：管材、角鐵、C型剛、槽鋼、其他異型材
沖孔型材尺寸	方管：Max半孔60×60；全孔：50×50；角鐵：L60×60；矩形管：Max50×100
沖孔尺寸及厚度	0~1.0	0~2.0	0~3.0
切割鋸片規格	切不銹鋼有齒鋸片330×25.4/300×25.4/切合金鋼鐵有齒鋸片305×25.4
電源(V)	380v-50Hz
控制電壓(V)	DC24V
冷卻方式	強制風冷機
控制系統類型	閉環控制系統
沖孔頻率	0.3~1.5秒/次		0.8~2.0秒/次
伺服系統	東菱伺服750W系統		施耐德驅動伺服1kw
操作系統	人機觸屏操作
觸摸屏	昆侖通態7寸
行星減速機	直齒90-7(或90-8)		直齒PLF120-10
導軌	直線導軌SBR30-6250
油箱容積(L)	100	180	180
油箱檢修口	有
油箱排油口	快捷球閥式
工作燈	DC24V-LED工作燈
保護系統	液壓壓力保護、電壓保護、電機缺相及相序保護、電機過熱保護
工作長度	0~6000
外觀尺寸	7080×1300×1700	7080×1350×1750	7130×1500×1800
機臺重量	1100	1300	1500
知識產權	實用新型專利、外觀專利
機器主要功能	1、全自動數控沖床; 2、一次可沖孔單支或多支管材; 3、可以在同一支管材自動任意孔距.

視頻展示

產品細節

多管齊沖MULTI TUBE FLUSH

雙管模，左右可同時加工1-4條管，省時省工

電腦控制輕松又方便

沖孔速度快，沖孔距準確度高
大蘭銅芯電機COPPER CORE MOTOR

有效解決數控車床液壓系統中的電機磁場，
噪音大、溫度高、油泵易斷軸等問題

環保節能，運行平穩。
系統保護器SYSTEM PROTECTOR

當遇到故障時，控制器會第一時間啟動保護程序

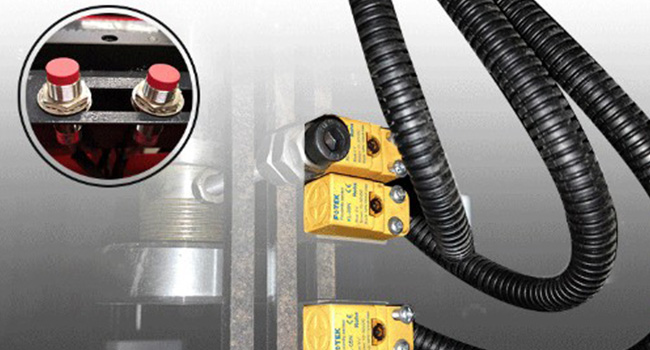

感應開關INDUCTION SWITCH

采用臺灣陽明、奧托尼克斯進口感應開關，更準確控制行程

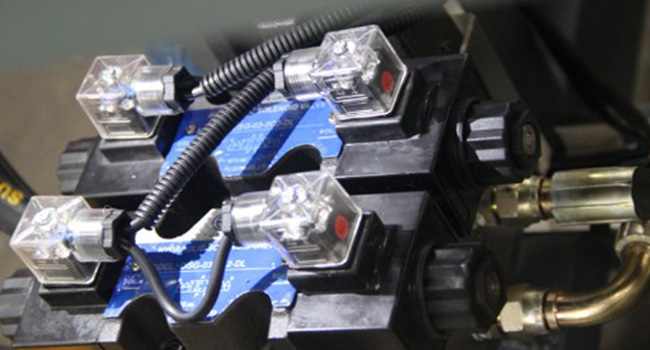

電磁閥和油路塊SOLENOID VALVE

電磁閥和油路塊主要用于控制油缸供油

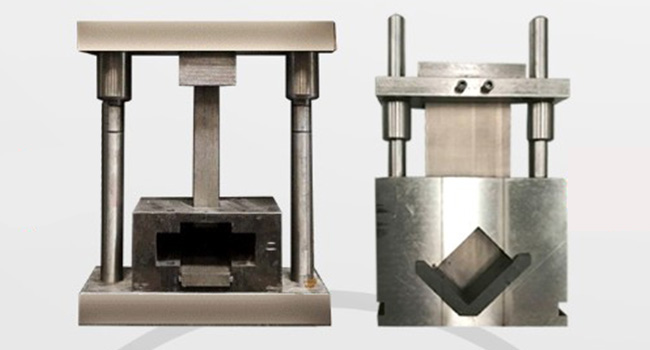

沖孔模具PUNCHING MOLD

采用進口優良高硬度鋼材，耐磨，壽命長

切割樣品
