全自動數控沖孔帶切割一體機

快，準，輕松

產品描述

產品簡述

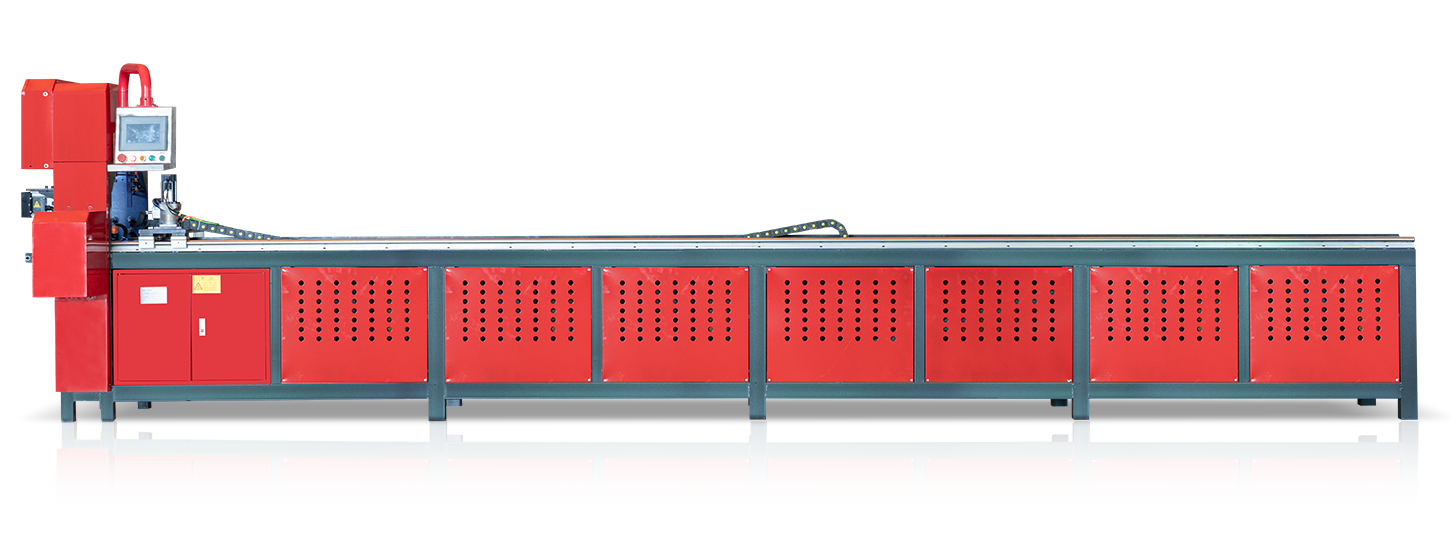

此款全自動數控沖孔切割一體機，是公司在2013年時在原自動數控沖孔機的基礎上經歷1年多時間研發而成的，有效將原有的開料后再去沖孔的兩道工序合二為一，減少開料環節，減少了二次搬運，減少了周轉場地。而且確保了產品開料和沖孔加工尺寸的精準性；有效的降低了工人的勞動強度，提高了生產效率，增強了企業的競爭力。

基本參數

型號	MZ-R0B80PV2-1-380-FLACQC	MZ-R0B100PV2-1-380-FLACQC	MZ-R0B125PV2-1-380-FLACQC
品名	全自動數控沖孔切割一體機
油壓電機功率(kw)	7.5	11	11
切割電機功率(kw)	標配2.2kw-碳刷型-220v(可選380V高速切割電機和水冷式低速切割)
油缸規格(mm)	工程高壓油缸ROB80×100	工程高壓油缸ROB100×100	工程高壓油缸ROB125×100
沖切行程(mm)	100	100	100
沖切力（kn）	80	125	196
額定壓力(Mpa)	12(Max:16)	12(Max:16)	12(Max:16)
沖壓材質及對象	材質：鋁、鐵、不銹鋼、銅、PVC；型材：管材、角鐵、C型剛、槽鋼、其他異型材
沖孔型材尺寸(mm)	方管：Max半孔60×60；全孔：50×50；角鐵：L60×60；矩形管：Max50×100
沖孔尺寸及厚度(mm)	0~1.0	0~2.0	0~3.0
切割鋸片規格	標配300×2.5×25.4砂輪鋸片或330合金神奇鋸片/330×120T切鋁鋸片
電源(V)	380v-50Hz
控制電壓(V)	DC24V
冷卻方式	強制風冷機 100L	強制風冷機 150L
控制系統類型	閉環控制系統
沖孔頻率	0.3~1.5秒/次		0.8~2.0秒/次
伺服系統	東菱伺服（可選法國施耐德伺服）型號：750W
操作系統	人機觸屏操作
觸摸屏	昆侖通態7寸
行星減速機	雙支撐直齒(可選雙支撐斜齒)90-7（或90-8）		雙支撐斜齒120-10
導軌	直線導軌SBR30-6250
油箱容積(L)	138	210	210
油箱檢修口	有
油箱排油口	快捷球閥式
工作燈	DC24V-LED工作燈
保護系統	液壓壓力保護、電壓保護、電機缺相及相序保護、電機過熱保護
工作長度(mm)	0~6000
外觀尺寸(mm)	7300×1500×1200	7300×1500×1200	7500×1500×1300
機臺重量(kg)	1800	1900	2100
知識產權	實用新型專利、外觀專利
機器主要功能	1、基本系統參數設置：設置左右兩工位工作模式，統計記錄工作量、設置伺服電機相關參數
	2、手動操作系統：手動啟動停止電機、伺服前進后退、送料夾具，切割電機等操作
	3、全自動沖孔系統：自動計算等孔距，自由組合不相等長孔沖孔及切割，可任意控制全孔/半孔以及跳躍不沖孔。
